Jednostrumieniowe, Wodomierze
S150 wodomierz (190 mm)
Stan:
Na zamówienie
| Wielkość wodomierza | Q3 | m³/h | 2,5 | 2,5 |
| Wielkość nominalna | DN | mm | 13/15 | 20 |
| Gwint przyłączeniowy | cale | 3/4 x 3/4 | 1 x 1 | |
| L – długość | mm | 190 | 190 |

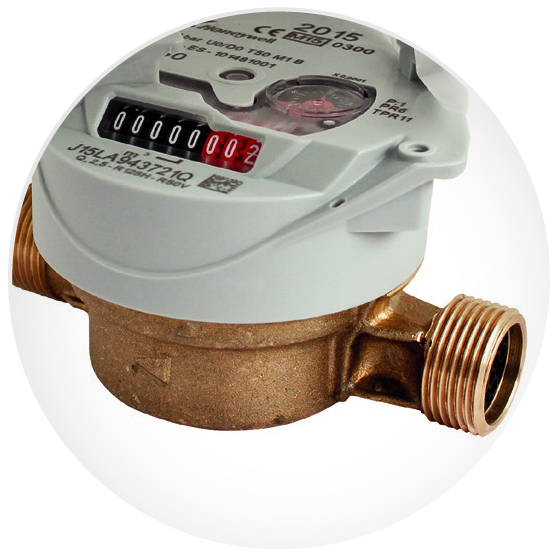

Wodomierz S150 zaprojektowany jest do użytku domowego i zgodnie z normą ISO 4064 co zapewnia jego wysoką dokładność w całym okresie użytkowania.
Dostępny jest w wersji z pochylonym liczydłem, co ułatwia jego odczyt na obiektach o utrudnionym dostępie.
- Mosiężny korpus.
- Przeniesienie ruchu wirnika na liczydło poprzez sprzęgło magnetyczne.
- Zgodność z normą EN14154.
- Certyfikat zgodności z dyrektywą MID (Measuring Instruments Directive)
- Certyfikat dla produktów mających kontakt z wodą pitną do spożycia przez ludzi
- Liczydło typu “suchego”.
- Obracana o 360° głowica z liczydłem, ułatwiająca odczyt stanu liczydła.
- Odczyt stanu liczydła za pomocą pięciu kółek pozycyjnych z cyframi (m³).
- Odporny na wilgoć IP68.

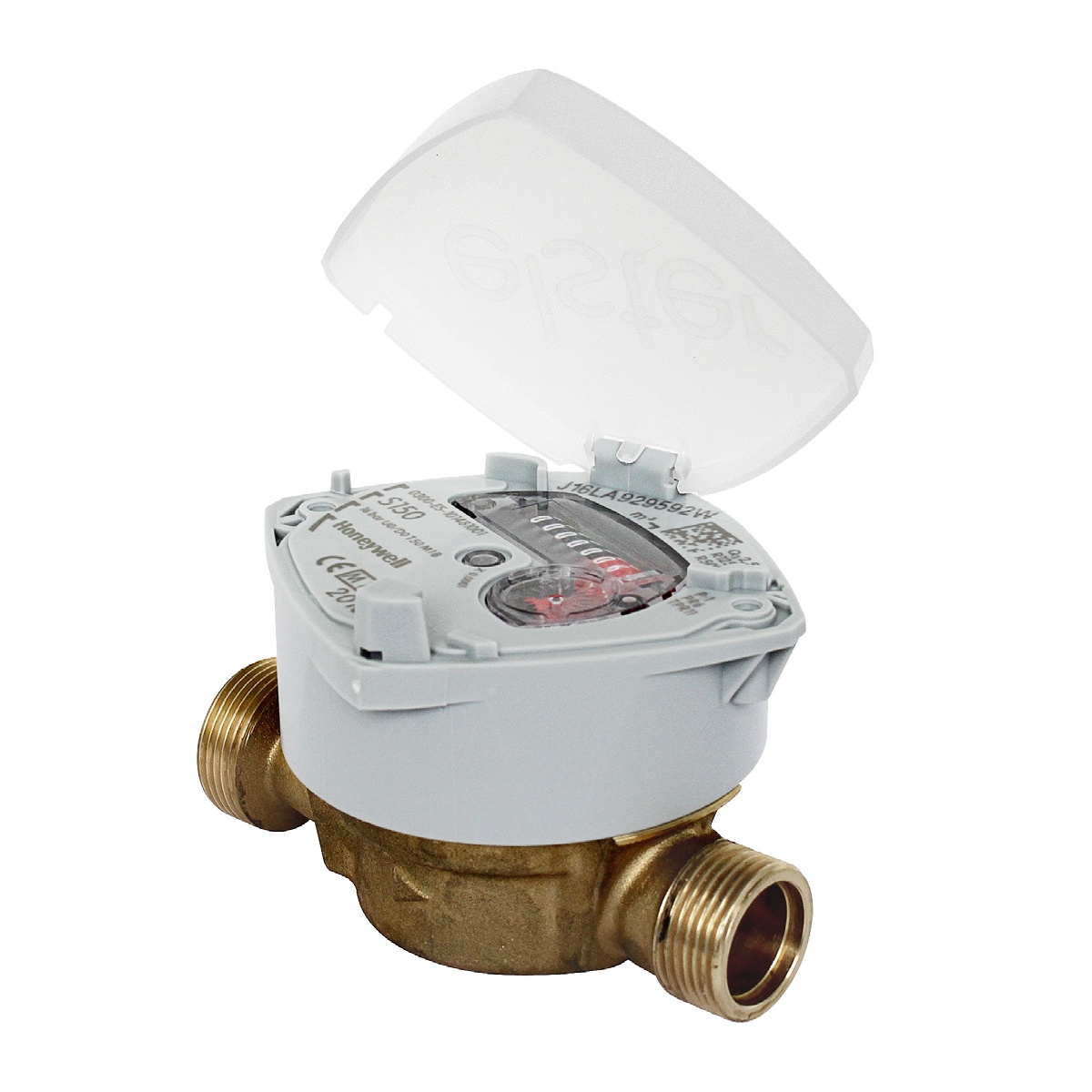

- Zdejmowana pokrywa osłaniająca liczydło.
- Temperatura robocza: woda zimna 30°C.
- Dostępne długości oraz gwinty wg ISO, zapewniające zgodność z innymi modelami wodomierzy.
- Dynamiczny zakres przepływu do R160 dla obu wariantów Q3 = 2,5 m³/h oraz Q3 = 4 m³/h.
- Odporny na działanie zewnętrznego pola magnetycznego.
- Możliwość podłączenia dwukierunkowego nadajnika impulsów w celu zdalnego odczytu liczydła po montażu wodomierza na sieci.
Do pobrania:
Dane o wydajności:
| Wielkość | 13/15 | 20 | ||||
|---|---|---|---|---|---|---|

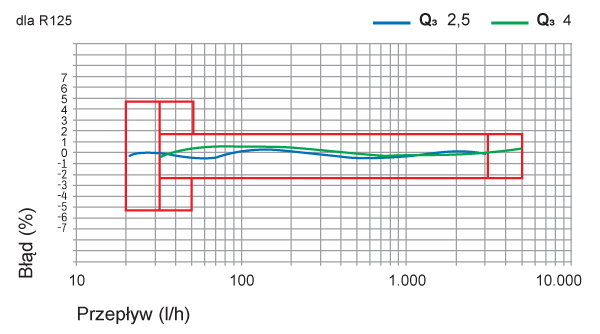

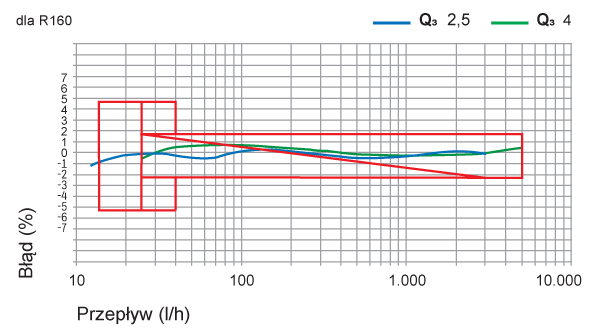

| Dokładność | R | 125 | 160 | 125 | 160 | |
| Przeciążeniowe natężenie przepływu | Q4 (±2%) | m³/h | 3,125 | 3,125 | 5 | 5 |
| Stałe natężenie przepływu | Q3 (±2%) | m³/h | 2,5 | 2,5 | 4 | 4 |
| Przejściowe natężenie przepływu | Q2 (±2%) | l/h | 32 | 25 | 51,2 | 40 |
| Minimalne natężenie przepływu | Q1 (±5%) | l/h | 20 | 15,625 | 32 | 25 |
| Próg rozruchu | l/h | 3,5-5 | 5,5-7 | |||

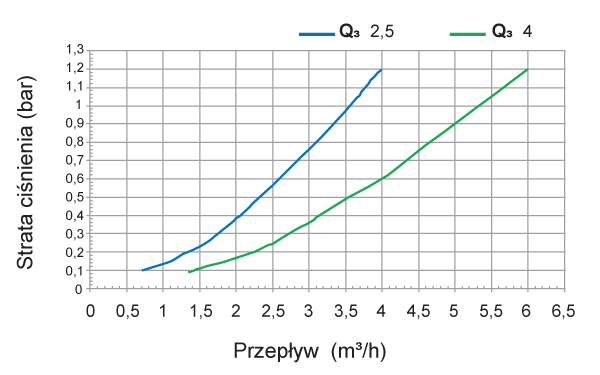

| Strata ciśnienia | bar | 0,6 | ||||
| Ciśnienie nominalne | PN | bar | 16 | |||
| Rozdzielczość liczydła | litr | 0,05 | ||||
| Zakres wskazań liczydła | m³ | 99999,999 | ||||
| Impulsy z liczydła | l./imp. | 1 | ||||

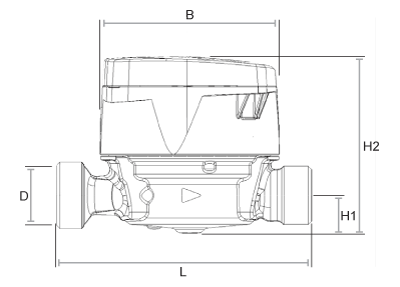

Dane gabarytowe i waga:
| Wielkość | 13/15 | 20 | ||
|---|---|---|---|---|
| Długość | L | mm | 100* / 190 | 115 / 190 |
| Wysokość z otwartą pokrywą | mm | 155 | 155 | |
| Wysokość z zamkniętą pokrywą | H2 | mm | 80 | 80 |
| Wysokość od osi | H1 | mm | 18 | 18 |
| Szerokość – wersja standardowa | B | mm | 100 | 100 |

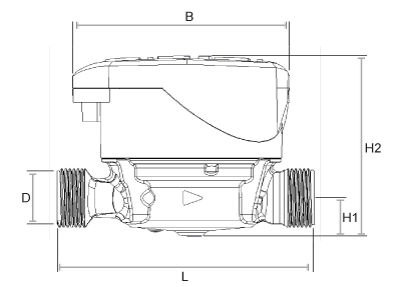

| Szerokość – wersja z pochylonym liczydłem | B | mm | 97 | 97 |
| Przyłącze gwintowe | D | cal | 7/8 x 3/4 3/4 x 3/4 |
1 x 1 |
| Waga | kg | 0,46 | 0,50 |
* Dla długości 100 mm przyłącza gwintowe 3/4 x 1/2
