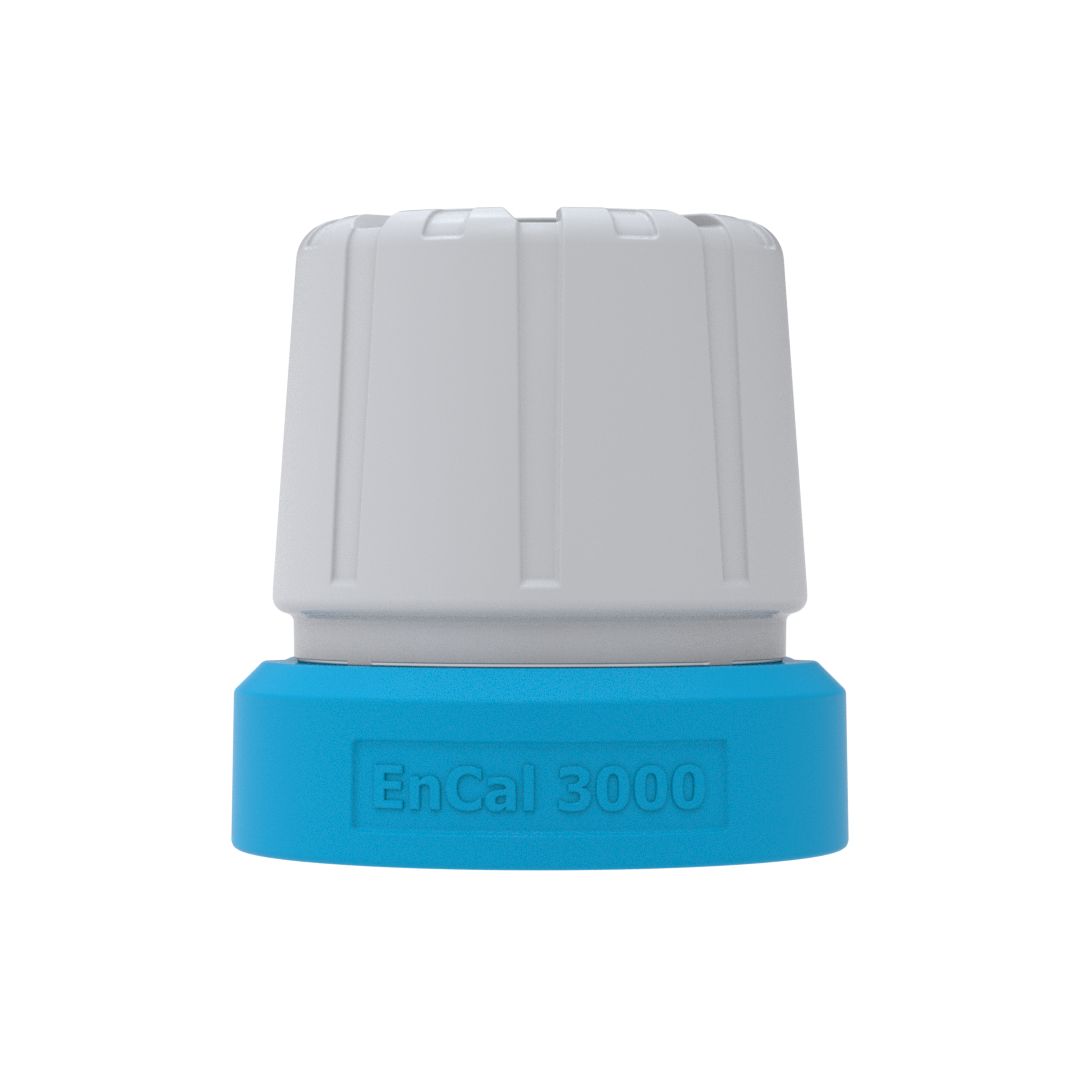

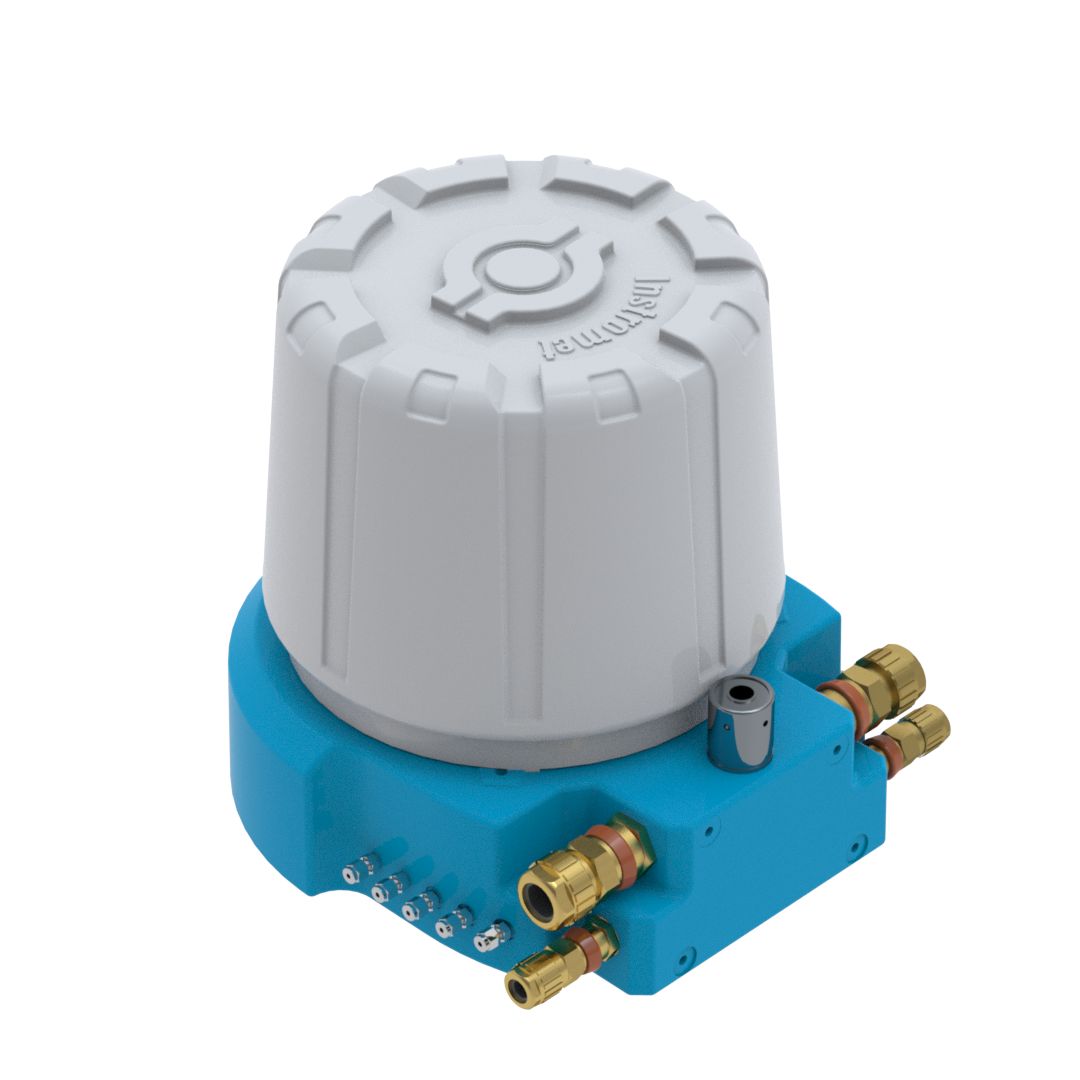

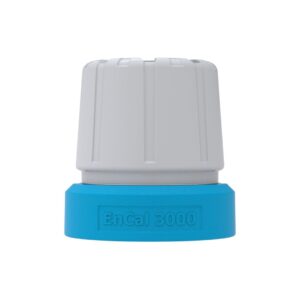

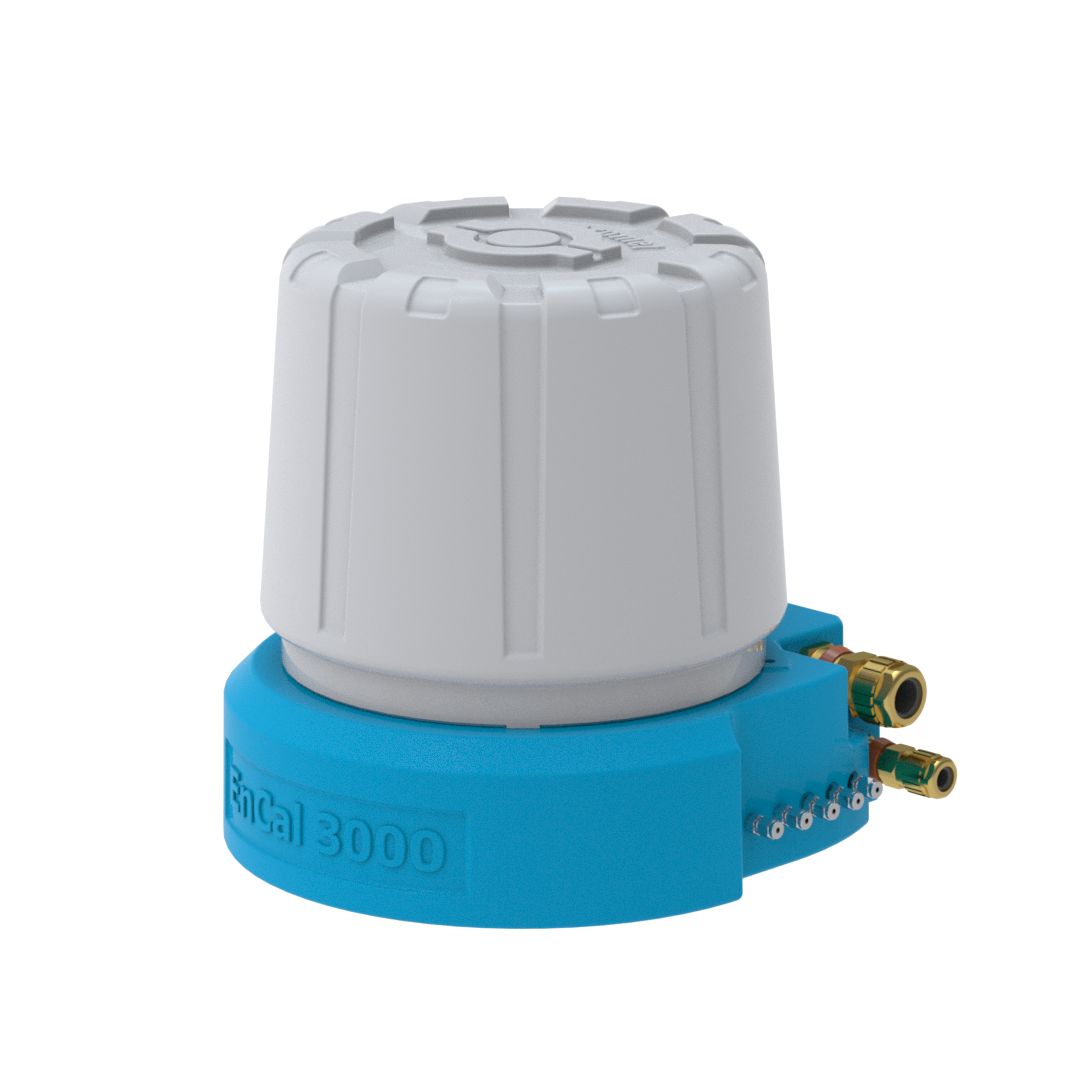

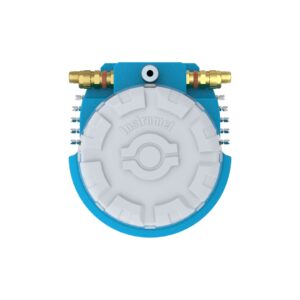

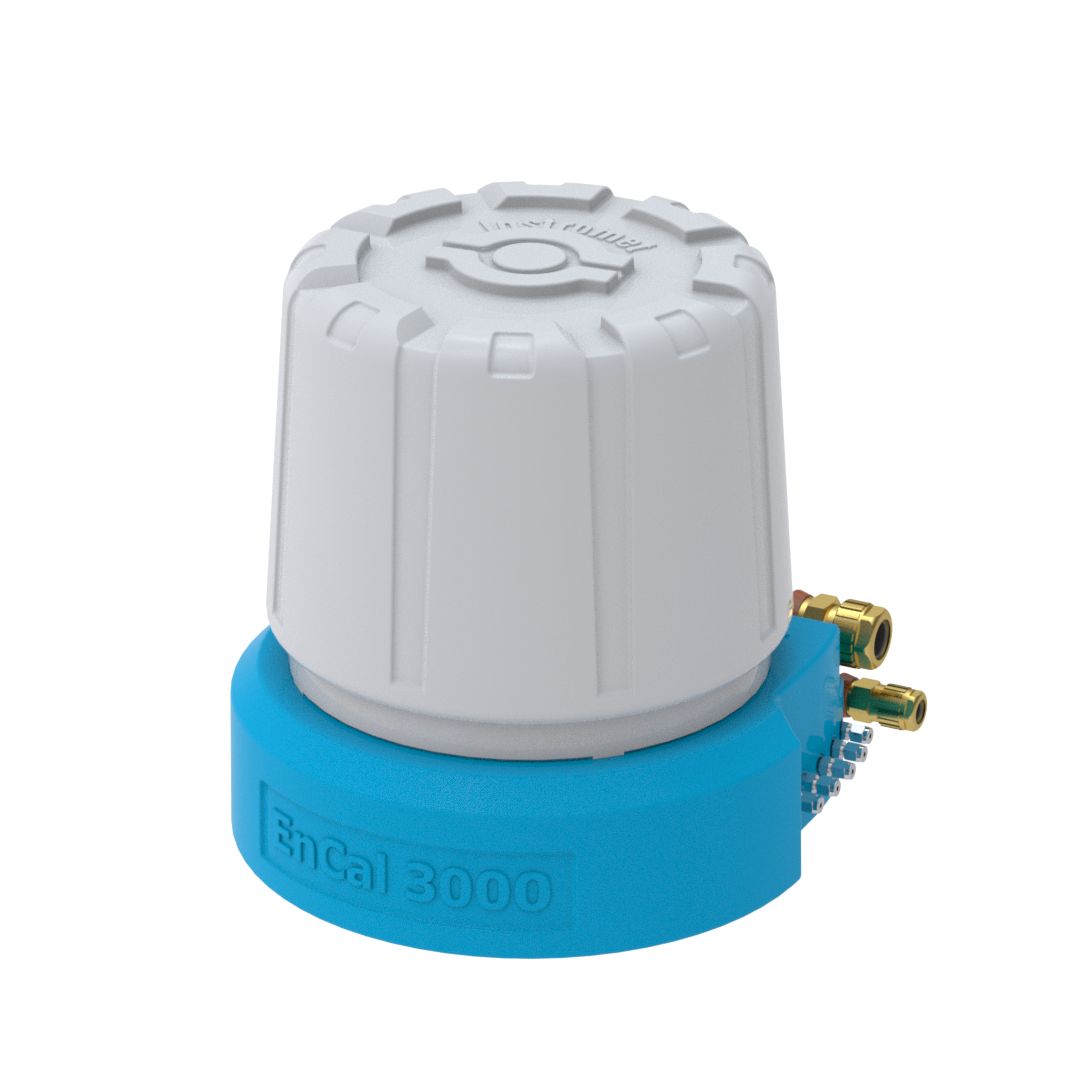

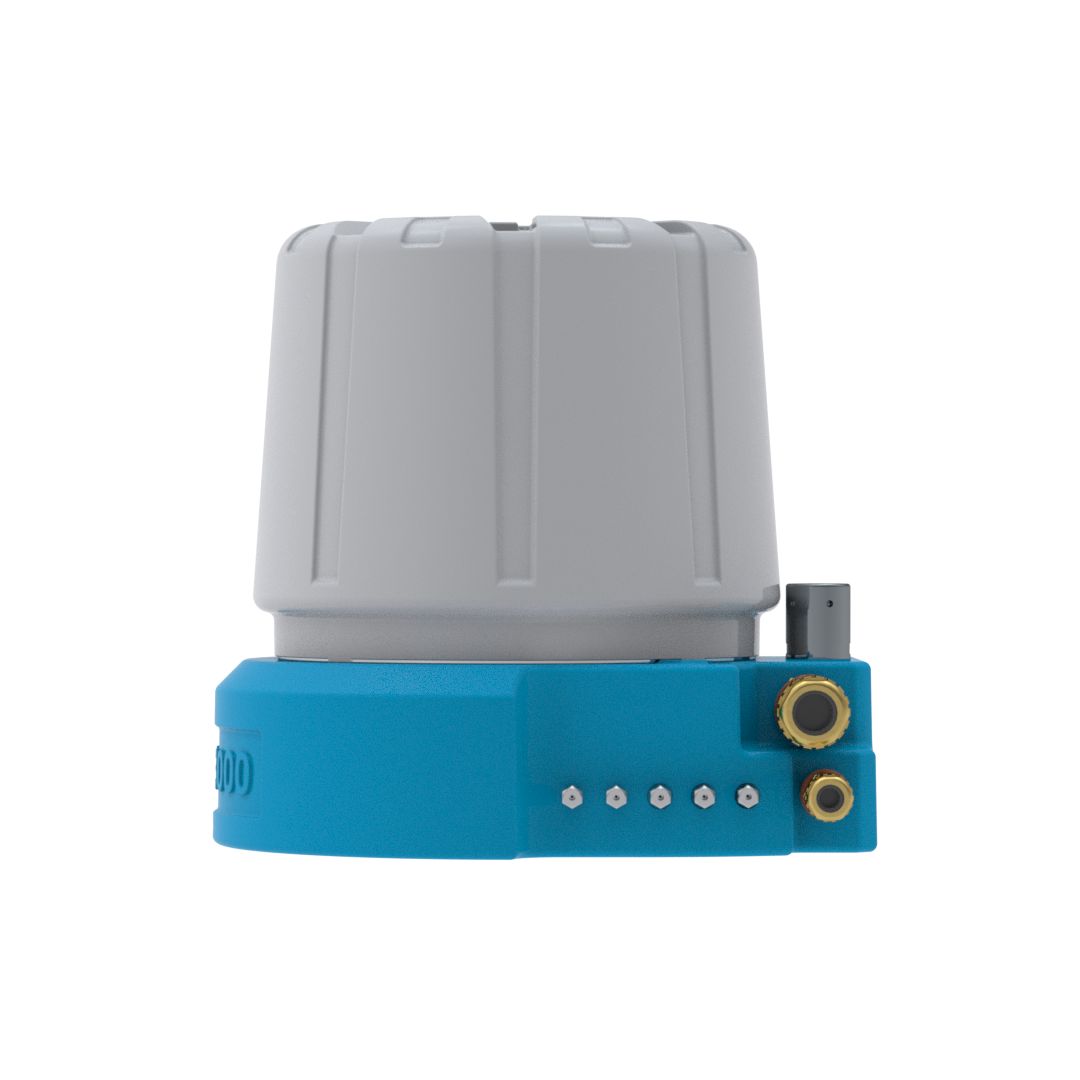

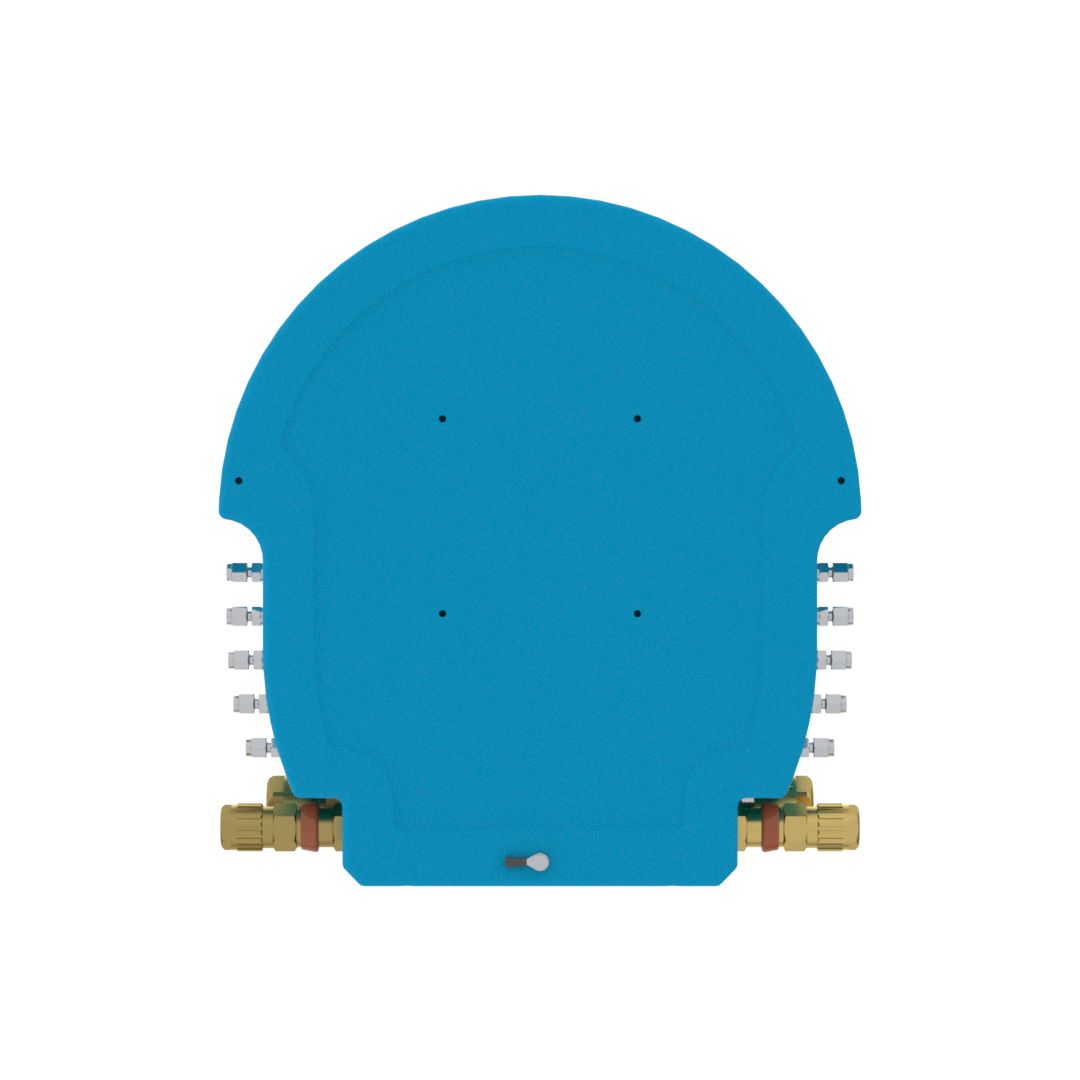

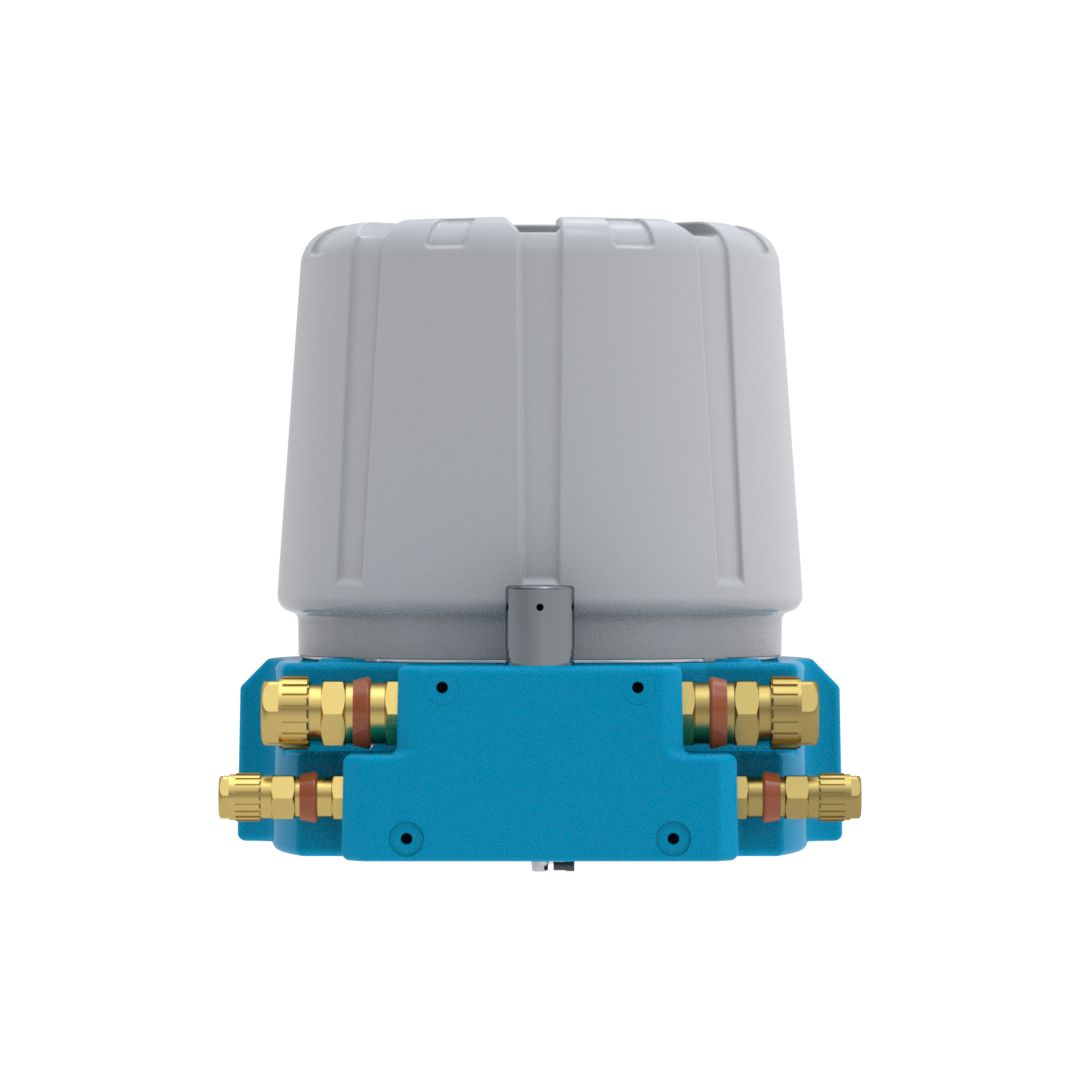

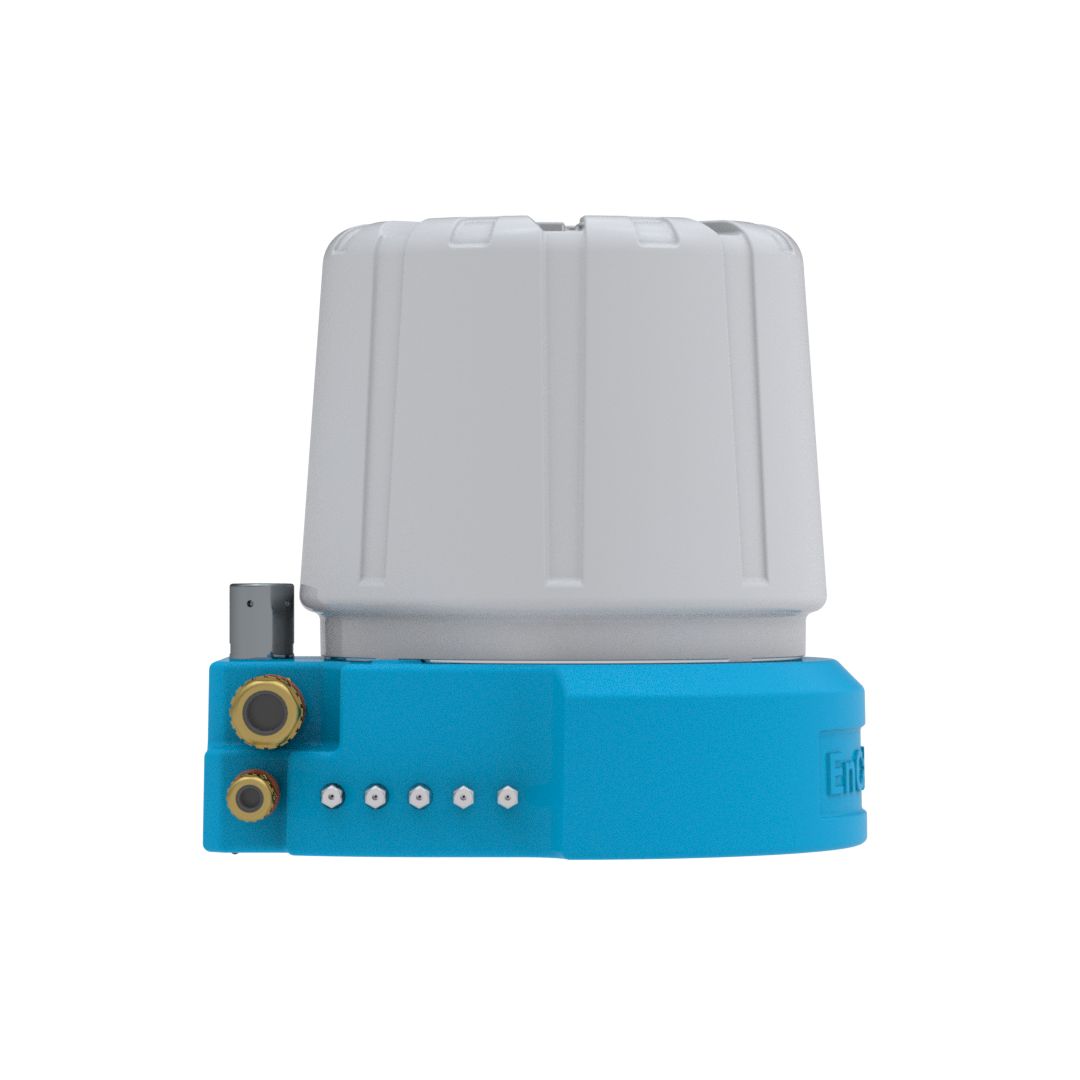

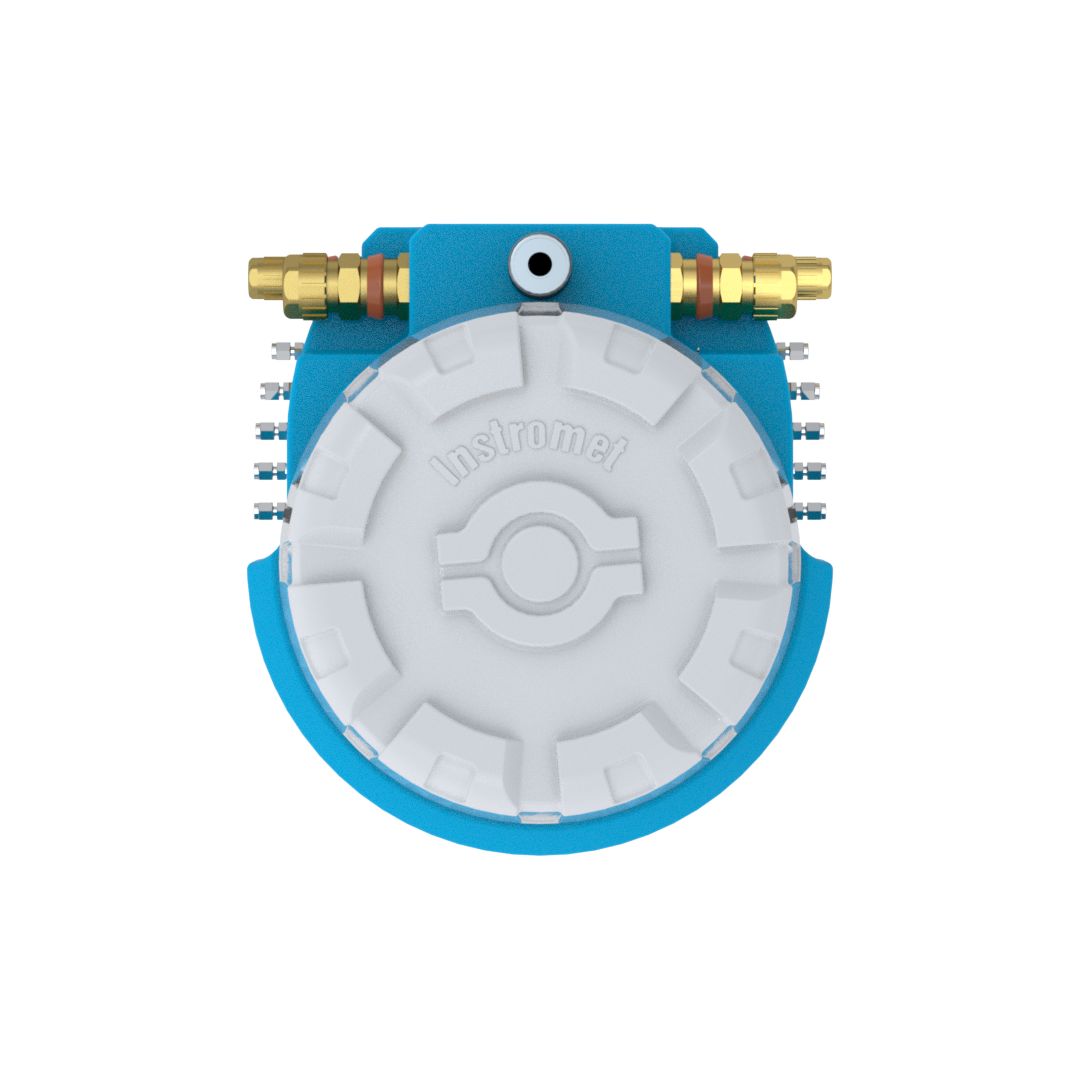

Chromatograf EnCal 3000

Stan:

Dostępny


EnCal 3000 jest chromatografem procesowym zaprojektowanym specjalnie do pomiarów energii gazu ziemnego. Jest to analizator o najwyższym osiągalnym poziomie technicznym na rynku. Zbudowany jest w oparciu o najnowsze mikro-systemy elektro-mechaniczne (MEMS) i kolumny kapilarne. Daje to w rezultacie wysoce powtarzalne i dokładne wyniwyniki analizy. Kompaktowy projekt – odporny na eksplozje – zawiera osprzęt analityczny, system kondycjonowania próbek, wybór strumienia dzięki czemu nie wymaga żadnych dodatkowych urządzeń do pracy (stand-alone).

Kolumny kapilarne używane w EnCal 3000 posiadają lepszą wydajność w porównaniu ze stosowanymi tradycyjnie kolumnami z wypełnieniem.

Optymalna separacja szczytowa w połączeniu z bardzo czułym i liniowym detektorem TCD daje w efekcie system o wysokiej czułości na szeroki zakres gazów. Chromatograf EnCal 3000 można umieszczać na zewnątrz budynku blisko punktu próbkowania bez potrzeby tworzenia kosztownego otoczenia o kontrolowanej temperaturze.

Zastosowanie:

  • Skarbowy pomiar energii
  • Ilościowy pomiar składników gazu ziemnego
  • Pomiar kontrolny jakości gazu

Cechy charakterystyczne:

  • Powtarzalność < 0,01 %
  • Możliwość równoczesnej analizy do 5 strumieni różnych gazów
  • Wbudowane kondycjonowanie próbkowe
  • Komunikacja TCP/IP + Modbus
  • Magazynowanie danych z ostatnich 35 dni
  • Obudowa zewnętrzna IP 66
  • ATEX
  • Krótki czas analizy C6+ w ciągu 3 minut C9+ w ciągu 5 minut
  • Obliczenia zgodnie z ISO 6976, GPA 2172 lub GOST 22667
  • Użyto technologię MEMS i kolumny kapilarne+TCD
Waga 31 kg
Dane techniczne
Osprzęt analityczny 2 równoległe izotermiczne moduły chromatograficzne z technologią kolumn kapilarnych w połączeniu z komponentami analitycznymi na bazie MEMS
Wyjście analizy Pełny skład gazu ziemnego aż do C6+ lub C9+ (opcja)*
Wartość opałowa, index Wobbego oraz parametry gęstości gazu
Zakres komponentów N2: 0 – 20%
CH4: 55 – 100%
CO2: 0 – 20%
C2H: 0 – 10%
C3: 0 – 10%
C4: 0 – 10%
neo-C5: 0 – 0,25%
C5: 0 – 0,25%
C7: 0 – 0,10%
C8: 0 – 0,05%
C9+: 0 – 0,05%
Inne zakresy pomiarowe na życzenie.
Wydajność Powtarzalność (zgodnie z ISO 6976 cz. 9.1.1) < 0,01 % dla wszystkich obliczanych parametrów
Granica wykrywania dla C5: 5 ppm
Czas analizy: 3 min dla analizy C6+, 5 min dla analizy C9+
Warunki otoczenia Temperatura: od -20°C do +55°C (należy poinformować przy zamówieniu)
Wymiary Podstawa Ø 37 cm × Wysokość 37 cm (Ø 14” × Wysokość 14”)
Waga < 30 kg
Dopuszczenia ATEX II2G E Ex d IIB T4, KMA 05ATEX2191
IP 66, Test wibracji i wstrząsu wg IEC 60068-2-31 i 64
EMC zgodne z EN 61000-6-2 i EN 61000-6-4
Certyfikat Metrologiczny PTB Nr PTB-3.31-4016861
Zasilanie 24 VDC, 18 W nominalne (50 W szczyt rozruchowy) dla wersji nie ogrzewanej
24 VDC, 120 W nominalne (170 W szczyt rozruchowy) dla wersji ogrzewanej (otoczenie < 0 °C)
Złącza Ethernet UTP 10 Base- T dla łącza ModBus TCP/IP i PC (maksymalny dystans 100 m.)
Dwa porty RS 232/485 dla ModBus RTU lub ASCII (3 przewodowe dla RS232 i 485)
Analizator Całkowicie samodzielna praca, łącznie z wszystkimi obliczeniami i generowaniem raportów, bez potrzeby interwencji operatora. Obliczenia zgodne z normą ISO 6976, GPA 2172, GOST 22667 lub ASTM D3588.
Wymagania PC Windows 2000 lub Windows XP Professional Edition (Service Pack 1 lub wyższy),
procesor 1000 MHz, 512 MB RAM, odtwarzacz CD-ROM, wolny port Ethernet.
Rejestracja danych Rejestr Historii: lokalne zapamiętywanie z ostatnich 35 dni wszystkich danych analitycznych (analiza, zdarzenia, alarmy, średnie, ostatni chromatogram, dane kalibracyjne) wg API Raport 21.1. Wszystkie dane dostępne na zdalnym stanowisku roboczym w formacie XML.
Wlot próbki gazu Zakres ciśnienia wejściowego 2 – 4 barg, próbki gazu muszą być wolne od cząstek stałych i ciekłych, temperatura <55°C.
Podwójny system wyboru strumienia typu „block-and-bleed” strumienia maksymalnie dla 5 strumieni i 1 gazu wzorcowego.
Zintegrowany system szybkiej pętli z bocznego strumienia 20 – 30 Nl / godz. (wybierane programowo)
Hel Jakość N5,0, ciśnienie zasilające 5,5 ±0,5 barg, zużycie ±8 ml/min
Gaz kalibracyjny Ciśnienie zasilające 2 – 4 barg. Zużycie ±600 ml/dzień (przy ciśnieniu atmosferycznym)
Skład zależny od składu analizowanego gazu.
