Dobór gazomierza

Dobór typu gazomierza wg zapotrzebowanej mocy w kW i rodzaju gazu:

  Qmax
gazomierza
maksymalna moc
  [m3/h] [kW]
TYP gazomierza gaz ziemny wysokometanowy typu E
(dawniej GZ-50)
gaz ziemny zaazotowany typu Ls
(dawniej GZ-35)
BK-G1,6 2,5 22,52 16,03
BK-G2,5 4 36,04 25,64
BK-G6 6 54,05 38,46
BK-G10 10 90,09 64,10
BK-G16 16 144,14 102,56
BK-G25 25 225,23 160,26
BK-G40 40 360,36  256,41
BK-G65 65  ???  ???
BK-G100 100  585,59  416,67
BK-G160 160  1441,44  1025,64



 Rodzaj gazu
gaz ziemny wysokometanowy typu E
(dawniej GZ-50)
 10 KW : 9,1 = 1,11 m3/h 1 KW = 0,11 m3/h
gaz ziemny zaazotowany typu Ls
(dawniej GZ-35)
10 KW : 6,4 = 1,56 m3/h 1 KW = 0,16 m3/h
Propan-butan 10 KW : 13 = 0,77 m3/h 1 KW = 0,08 m3/h



Charakterystyka wybranych typów gazowych grzejników wody przepływowej:

Junkers Immergas Ariston
WRP 11B WRP 14B Juliusz 11 Star GIWH-10EA
Nominalna moc cieplna [kW]  19,2 23,6 21  20,3
Sprawność cieplna [%] 87 86 87  86
Maksymalne zużycie gazu ziemnego E
(GZ 50)
2,3 2,9 2,5  2,98

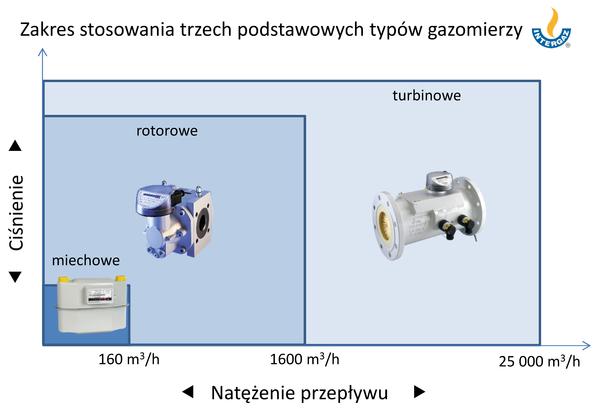

Zakres stosowania podstawowych typów gazomierzy

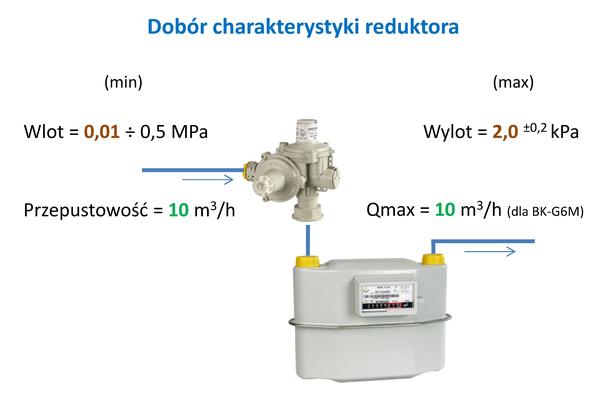

Dobór charakterystyki reduktora
