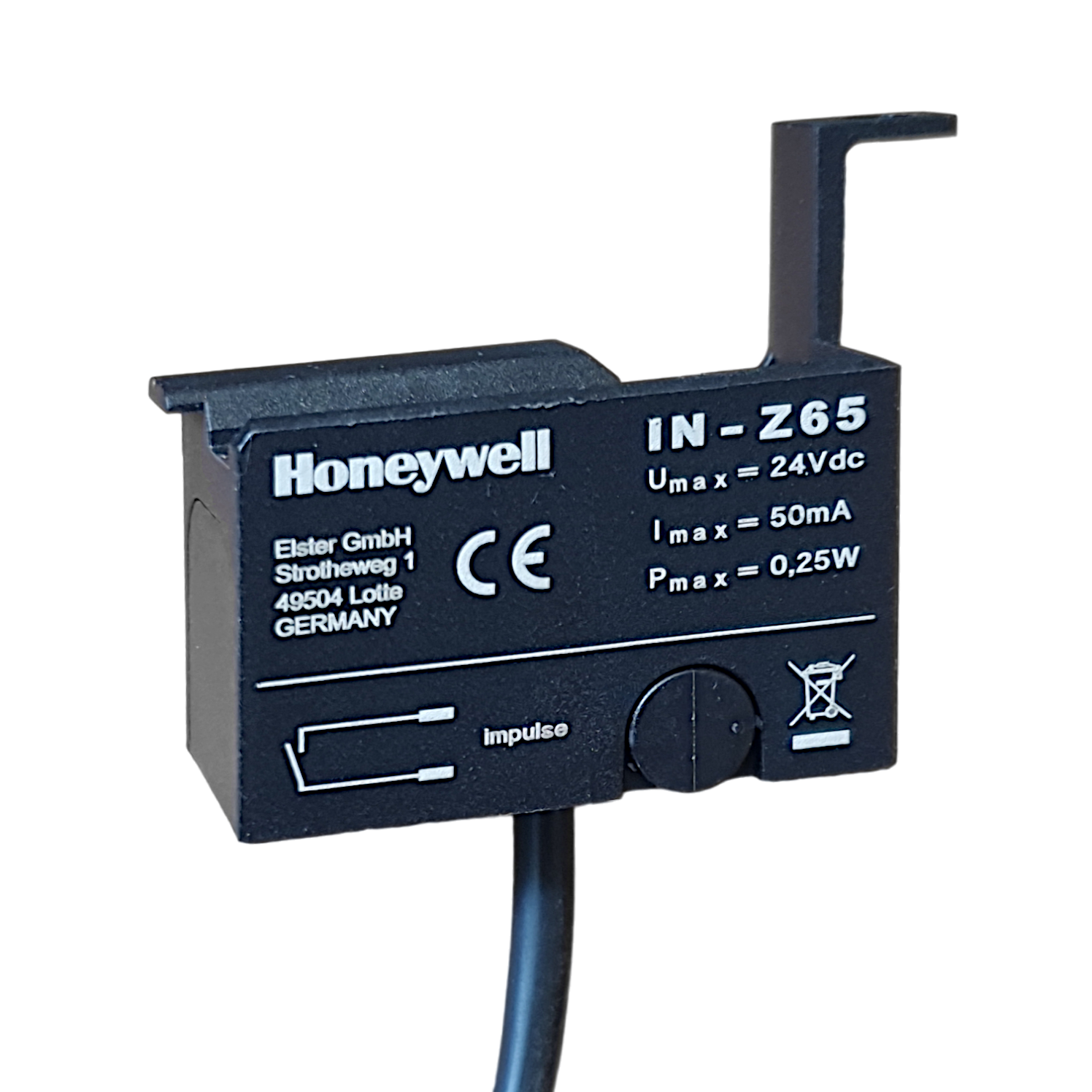

Nadajnik IN-Z65

Nadajnik impulsowy niskiej częstotliwości typu IN-Z65.

Zasada działania:

Magnes impulsowy w pierwszej rolce liczydła typu Z6 (lub Z3) podczas obrotu rolki okresowo włącza i wyłącza kontaktron w nadajniku impulsów. Drugi kontaktron (alarmowy) pozwala na wykrywanie manipulacji magnetycznej i przerwania połączenia kablowego (z wyłączeniem typu IN-Z62).

Krótka informacja:

Nadajnik impulsów typu IN-Z65 może być stosowany w połączeniu ze standardowym liczydłem mechanicznym typu Z6 (lub Z3) w gazomierzach miechowych w wielkości od BK-G1,6M do BK-G100M (gazomierze od BK-G40M do BK-G100 wyposażone są nadajnik standardowo).
Nadajnik impulsów może być zamontowany w każdym momencie eksploatacji gazomierza bez naruszenia plomby producenta lub urzędowej ponieważ mocowany jest do liczydła w osobnym punkcie plombowania.

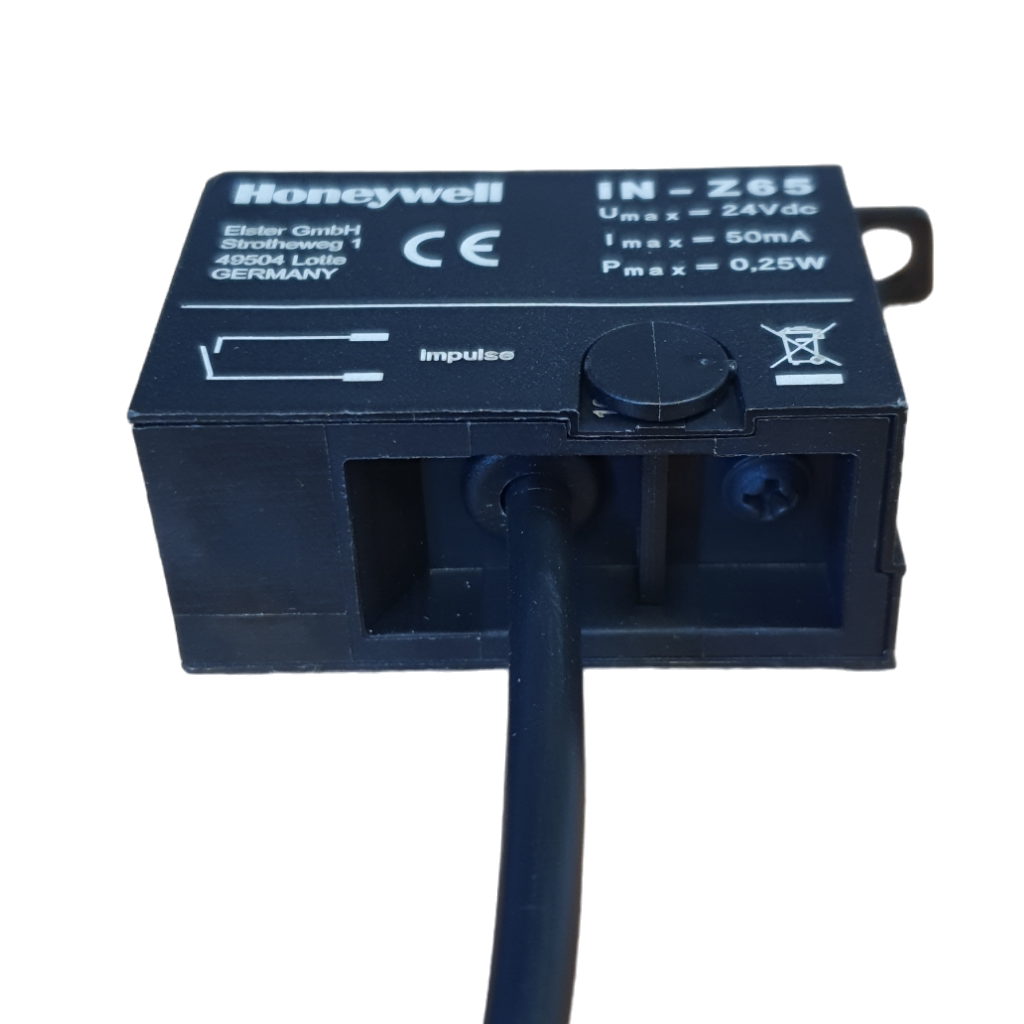

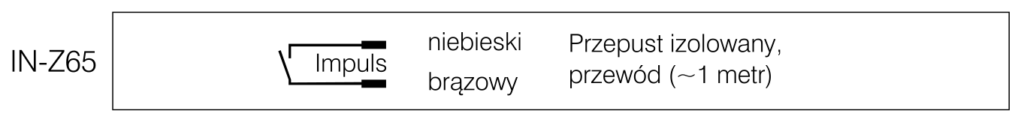

Nadajnik impulsów podłącza się elektrycznie poprzez na stałe zintegrowanym z nadajnikiem przewodem o długości ~1 metra. Za pomocą dodatkowego urządzenia (rejestratora impulsów) impulsy z nadajnika mogą być dalej przetwarzane.

Cechy charakterystyczne:

• Możliwość stosowania w połączeniu ze wszystkimi typami standardowego liczydła Z6 (lub Z3)
• Szybki i łatwy montaż bez naruszenia plomby producenta lub plomby urzędowej

Rys.1  Miejsce mocowania nadajnika IN-Z65 (przykład na bazie gazomierza BK-G4 o rozstawie króćców 250 mm).

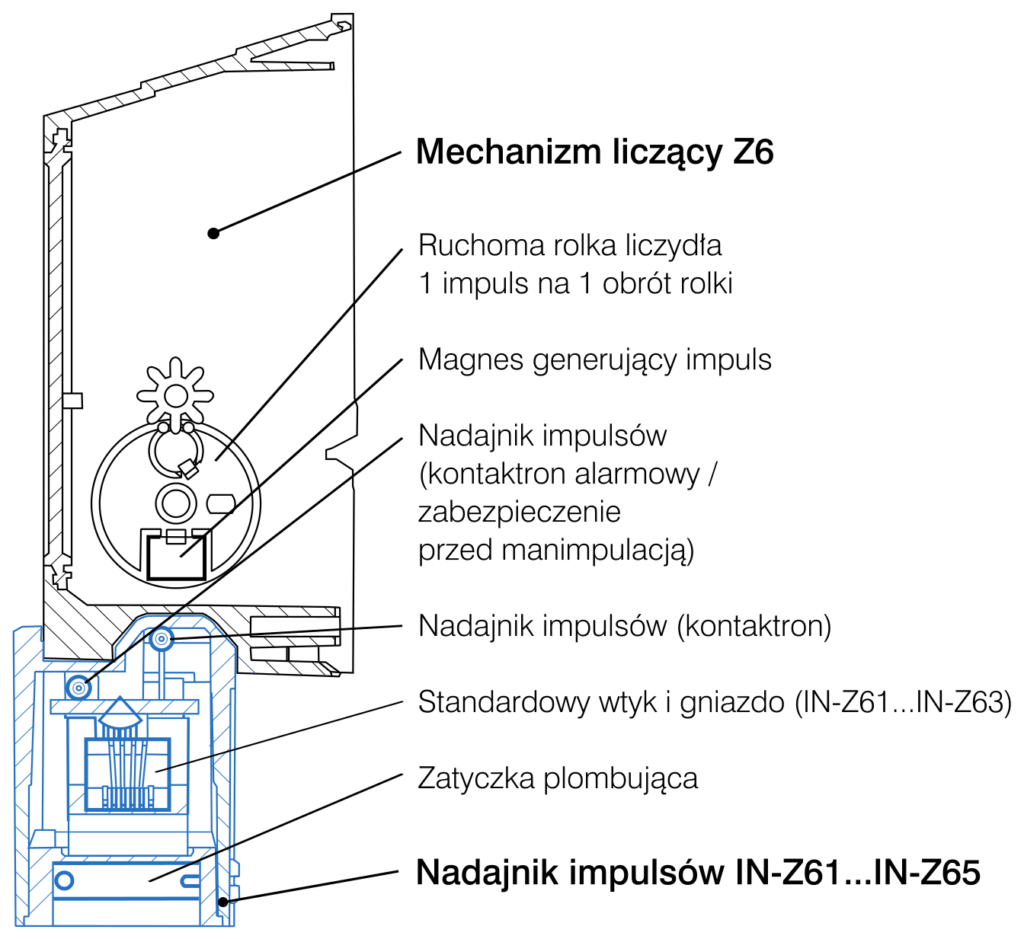

Rys.2   Przekrój budowy liczydła Z6 z zabudowanym nadajnikiem impulsów IN-Z….

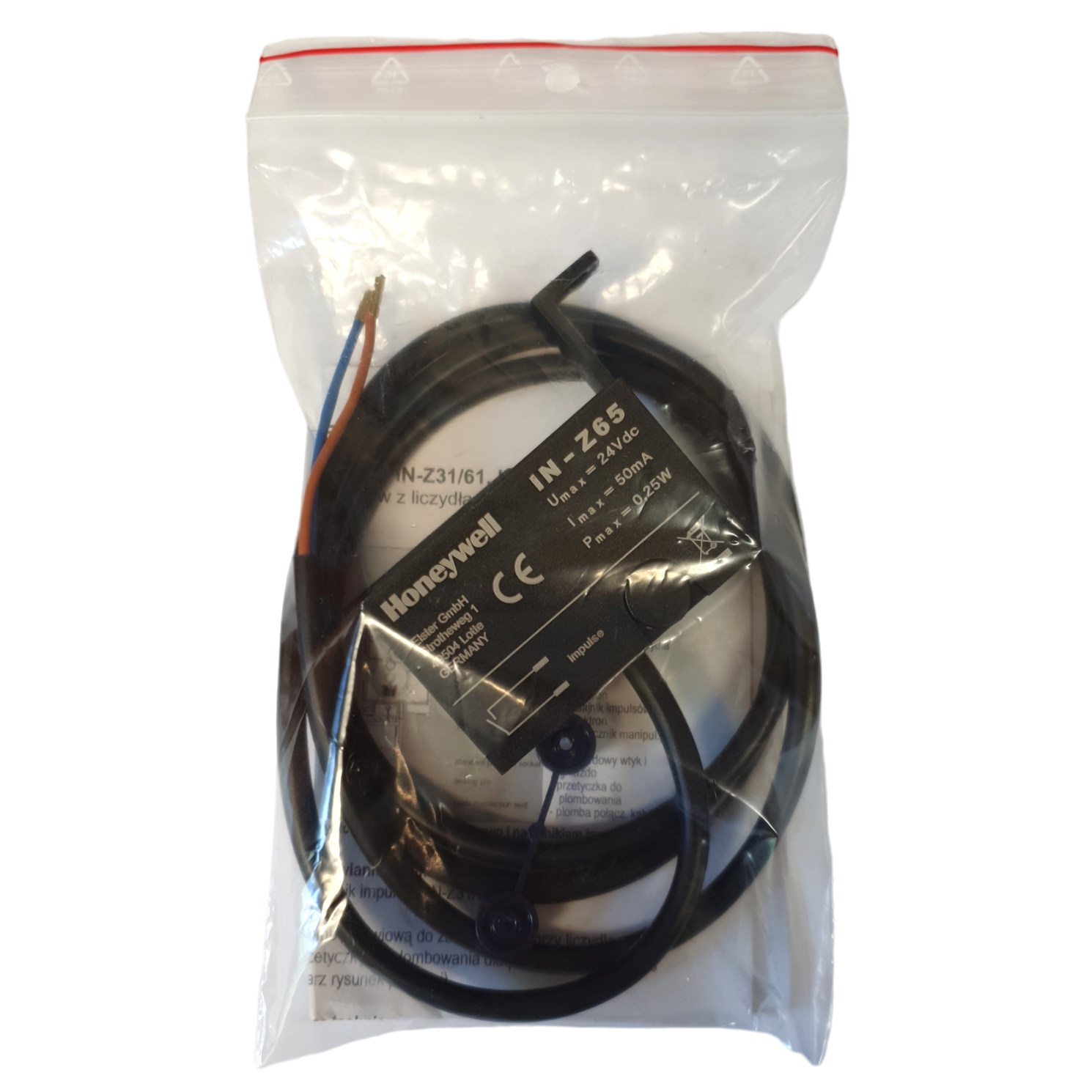

W skład kompletu wchodzą:

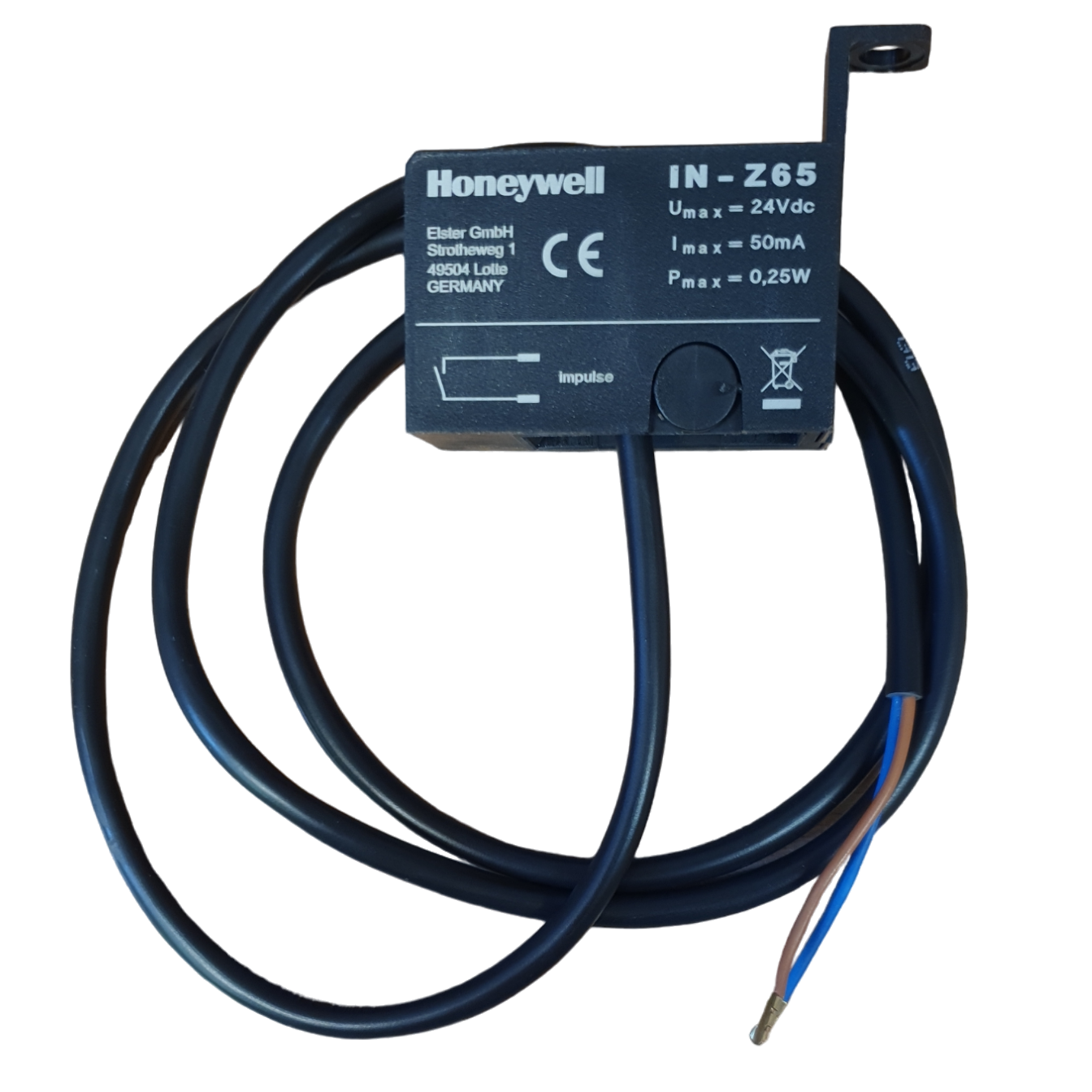

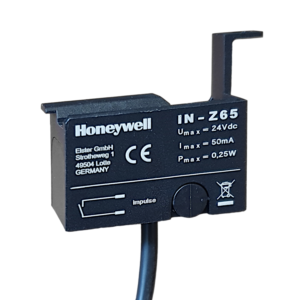

1. nadajnik impulsów IN-Z65 z zintegrowanym przewodem

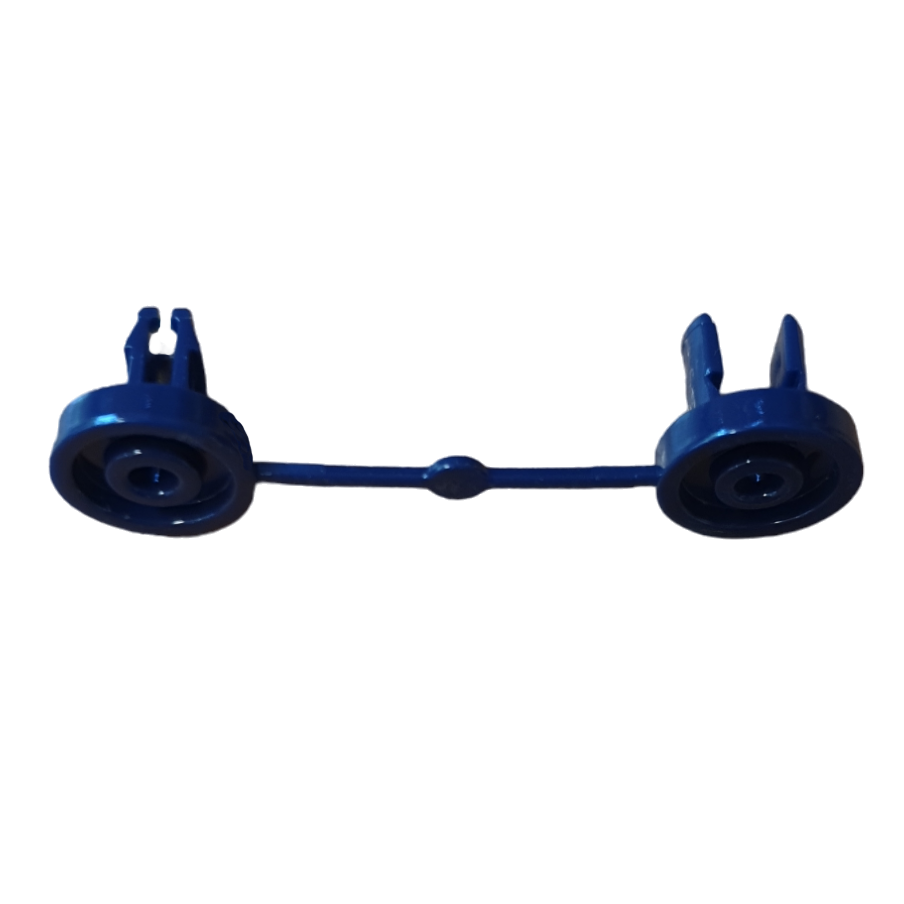

2. plomba z tworzywa do zamocowania nadajnika na liczydle
