Nadajnik IN-Z61

Stan:

Brak w magazynie


  • Żywotność: min. 2 x 107 (działania przełącznika sumującego)
  • Napięcie: Umax = 24 V DC

110,70  (z VAT)

90,00  netto

Brak w magazynie

Porównaj

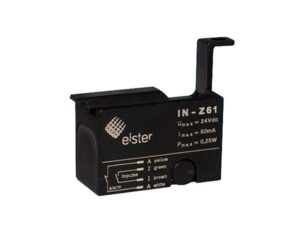

Nadajnik impulsowy niskiej częstotliwości typu IN-Z61.

Zasada działania:

Magnes impulsowy w pierwszej rolce liczydła typu Z6 (lub Z3) podczas obrotu rolki okresowo włącza i wyłącza kontaktron w nadajniku impulsów. Drugi kontaktron (alarmowy) pozwala na wykrywanie manipulacji magnetycznej i przerwania połączenia kablowego (z wyłączeniem typu IN-Z62).

Krótka informacja:

Nadajnik impulsów typu IN-Z61 (IN-Z62, IN-Z63, IN-Z64) może być stosowany w połączeniu ze standardowym liczydłem mechanicznym typu Z6 (lub Z3) w gazomierzach miechowych w wielkości od BK-G1,6M do BK-G100M (gazomierze od BK-G40M do BK-G100 wyposażone są nadajnik standardowo).
Nadajnik impulsów może być zamontowany w każdym momencie eksploatacji gazomierza bez naruszenia plomby producenata lub urzędowej ponieważ mocowany jest do liczydła w osobnym punkcie plombowania.

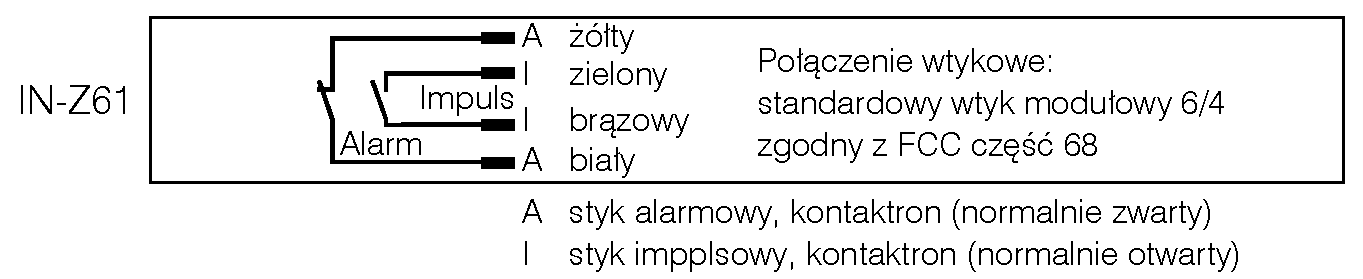

Nadajnik impulsów podłącza się elektrycznie poprzez plombowany (wersja IN-Z61) standardowy wtyk i gniazdo. Za pomocą dodatkowego urządzenia (rejestratora impuslów) impulsy z nadajnika mogą być dalej przetwarzane.

Cechy charakterystyczne:

  • Możliwość stosowania w połączeniu ze wszystkimi typami standardowego liczydła Z6 (lub Z3)
  • Szybki i łatwy montaż bez naruszenia
  • plomby producenta lib urzędowej
  • Wykrywanie manipulacji magnetycznej
  • Wykrywanie przerwania połączenia kablowego
  • Cztery wersje nadajnika



Gazomierz domowy nadajnik impulsów

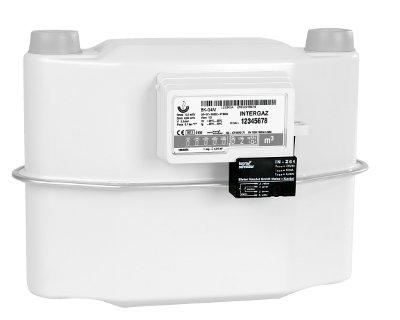

Rys.1  Miejsce mocowania nadajnika IN-Z61.




IN-Z61 nadajnik impulsów - przekrój

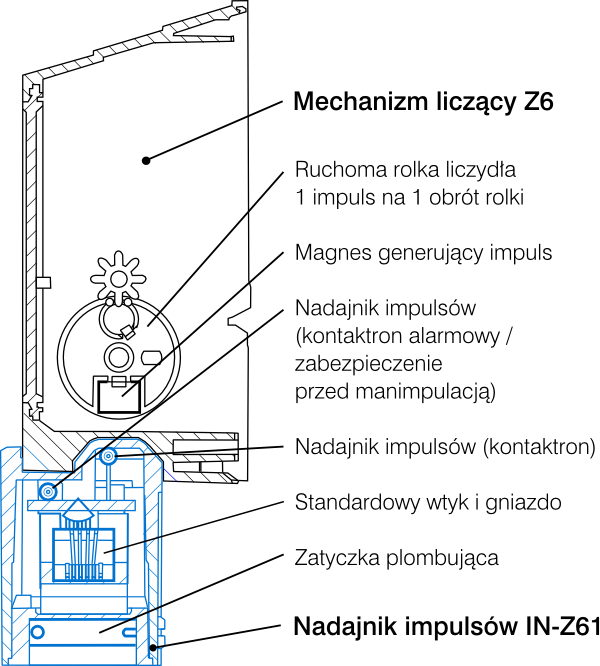

Rys.2   Przekrój budowy liczydła Z6 z zabudowanym nadajnikiem impulsów IN-Z61.




W skład kompletu wchodzą:

  1. nadajnik impulsów IN-Z61,
  2. nit rurowy,
  3. plomba ołowiana do zamocowania nadajnika na liczydle,
  4. zatyczka plombująca,
  5. przewód.
  • Dane techniczne:
    Żywotność min. 2 x 107 (działania przełącznika sumującego)
    Napięcie: Umax = 24 V DC
    Natężenie: Imax = 50 mA
    Moc: Pmax = 0,25 W
    Czas zamkn. tmin = 0,25 s.
    Opór (zamknięty): Rmax = 0,5 Ω
